BSASVG系列有源滤波无功发行器是一种用于补偿无功以及三相不平衡的新型电力电子装置,实时跟踪系统无功功率变化,线性补偿,确保系统功率因数时刻保持在0.99,容性感性双向的无功补偿范围,根据系统无功变化,实时调节,确保系统不会出现过补欠补问题;主动式补偿输出,避免传统无功补偿设备常见的谐振、谐波放大、低电压补偿效率低等问题。是专门针对工业现场高要求电能质量问题所研发、生产的设备。

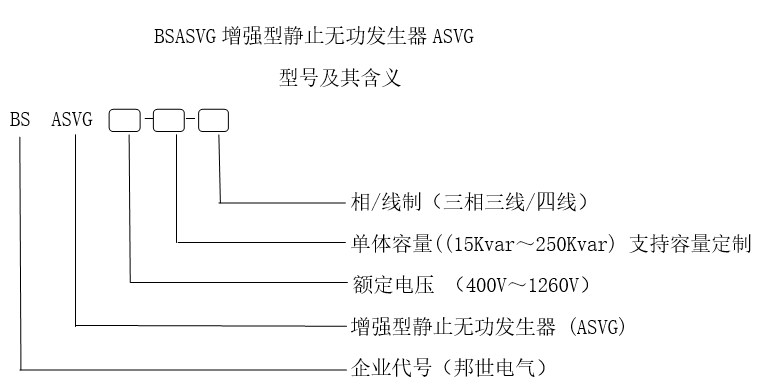

产品型号
产品概述
BSASVG系列有源滤波无功发行器是一种用于补偿无功以及三相不平衡的新型电力电子装置,实时跟踪系统无功功率变化,线性补偿,确保系统功率因数时刻保持在0.99,容性感性双向的无功补偿范围,根据系统无功变化,实时调节,确保系统不会出现过补欠补问题;主动式补偿输出,避免传统无功补偿设备常见的谐振、谐波放大、低电压补偿效率低等问题。是专门针对工业现场高要求电能质量问题所研发、生产的设备。
工业现场对治理设备的要求
1、高电压畸变率下能正常工作;
2、密封性、绝缘要求高;
3、散热系统要求好;
4、设备余量大,抗冲击性强;
5、设备适应性强,弱电网下稳定运行;
6、单台模块容量大;
工业用电设备特征
1、变压器负荷率大,容量小,电压畸变率高,呈弱网特性;
2、电压畸变率中21次以上谐波含量丰富,尤其29、31次;
3、导电灰尘大,环境散热不好;
4、单台负荷容量大,冲击严重;
5、电流谐波分布无常、没有规律,电流谐波峰值系数高;
6、抗干扰特性不一 ------设备谐波相互干扰、负载谐波放大;
7、谐波容量大、三相三线为主;
技术参数
产品特点
1、交直流电压采样隔离,改进锁相算法,在极大电压畸变率下准确锁定电压过零点;
2、LCL采取大容量阻尼电阻及电容,结合有源阻尼,可在高次电压畸变下,稳定工作;
3、器件余量大,峰值系数至少3倍,特殊情况可选择4倍,保证满载运行;
4、离心大容量风机散热,除散热器及电感外,其余均不在风道内,绝缘散热好;
5、模块立式结构设计,底部进风,顶部出风。整柜前、后门下部开进风空,加防尘百叶窗,防尘效果好;
6、保证出力的情况下,设计较大的电感,可在电网电压突变或冲击下稳定运行;
7、传统施耐德进线接触器,比板载继电器更耐冲击,可通过更大冲击电流。
8、改进DQ瞬时无功功率提取算法,SVPWM矢量控制算法,同样条件下,设备响应速度更快;
安装/结构图示
应用领域
港口/矿井:变频器、提升机等
体育馆/剧场:调光设备、节能灯等
冶金:生产流水线上的轧机、中频炉、电工弧炉等
医院:医疗设备、UPS、变频空调、计算机、节能灯等
通讯机房/数据中心/银行:UPS、开关电源、变频空调、节能灯
智能建筑/商业中心:节能灯、电梯、计算机、变频空调
地铁/隧道/高铁/机场:节能灯、变频见机、电梯、可控硅调光设备
石油化工:主要是频繁快速启动的绞车用电动机、抽油机用提升机、转盘等
轨道交通:大量使用电缆长距离传输、以及因需求特性存在严重的三相不平衡状态
汽车制造:大量使用电焊机或激光焊接机,在焊接的短时间隔后紧随着是空载运行,并会产生两个电压阶梯
系统示意图
